1.0 INTRODUZIONE

HDMI al convertitore di segnale CVBS che convertirà il segnale video HDM o il segnale audio ad AV (CVBS) e il segnale audio stereo FL / FR e i segnali HDMI.mentre supporta i segnali a bordo laterale del sistema DVI.Aiuta gli utenti a convertire l'alta qualità del segnale video HDMI in normale segnale CVBS (definizione standard 480i, 576i), così che può giocare in TV, VHS VCR, registratori DVD, ecc Supporto NTSC e PAL due formati TV.

2.0 CARATTERISTICHE

1.Conversione hardware, plug e play senza alcun driver software

2.Compatibile HDMI1.3

3.Supporto NTSC e PAL due formati standard TV

4!Un ingresso HDMI, un output AV, un output stereo

    Input: HDMI x 1

    Output: CVBS x 1; L / R x 1 HDMI x 1

5.input HDMI: 480P, 576P, 720P, 1080I, 1080P @ 60Hz

6.compatibilmente con la modalità DVI 800-;120;600,1024x768,1280-;720,1280-;1024，1920&U20;120/@60hz/@60hz

7.Supporta il protocollo HDCP, supporto per HDMI 1.3

8.Output CVBS: 480I, 576I

9!Produzione audio: canali L/R

10.HDMI OUTPUT: BYPASS HDMI

11.Dimensioni：100mm(W)x102mm(D)x 25mm(H)

3.0 ACCESSORI PACKING:

Quando si apre il estensore, si prega di controllare se sono inclusi i seguenti elementi:

1.HDMI A CVBS/HDMI CONVERTER...--

2.Manuale d'uso..."

3.Fornitura di energia--------------------------------------------------------------------------

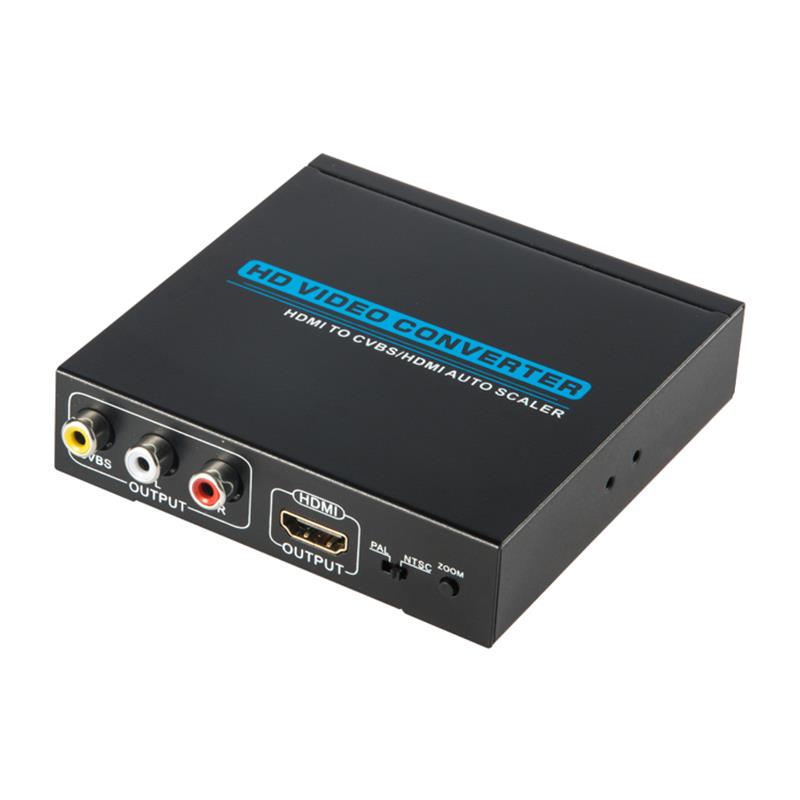

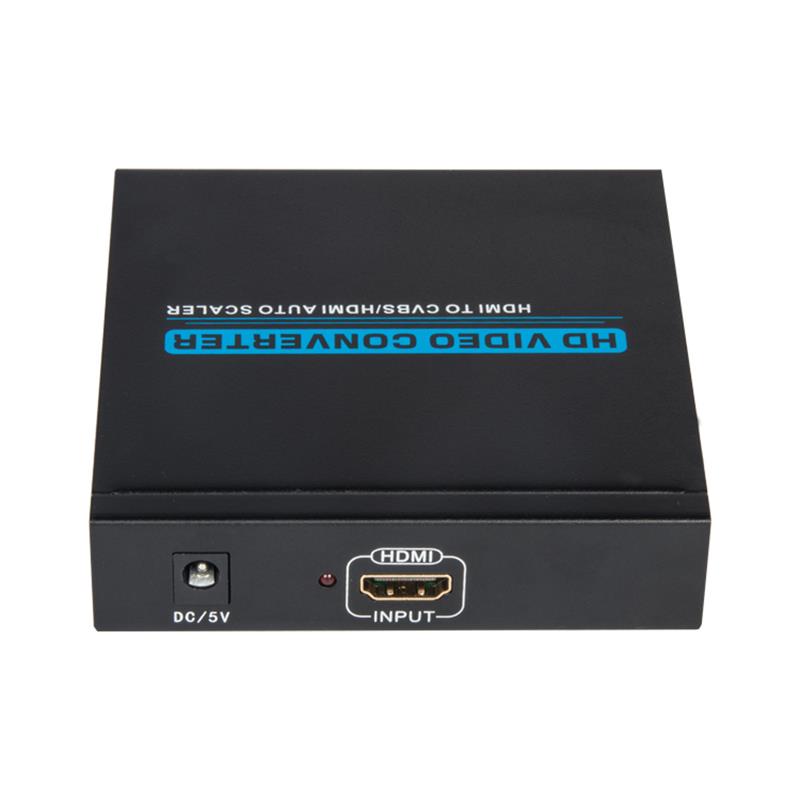

DESCRIZIONE DEL PANNELLO 4.0

DC 5V: Porta in ingresso DC 5V

POTERE LED: indicatore di potenza

Iniezione HDMI: porta di ingresso HDMI

A/V OUTPUT: collegare la TV o il lettore video con;   Interfaccia CVBS(NTSC / PAL disponibile)

HDMI OUTPUT: Connect HD TV

PAL / NTSC: dispositivo di selezione del formato standard PAL e NTSC

ZOOM Button: cambiare la dimensione dell'immagine sullo schermo

5.0 ZONE DI APPLICAZIONE

A. Industria civile: set-top box, XBOX360, PS3, giocatori ad alta definizione.

B. Settore industriale: fotocamera ad alta definizione, video camera, con questo comune   Dispositivo di visualizzazione al posto dei monitor HDMI a grande schermo, a   ridurre i costi e lo spazio.
