1.0 Introduzione

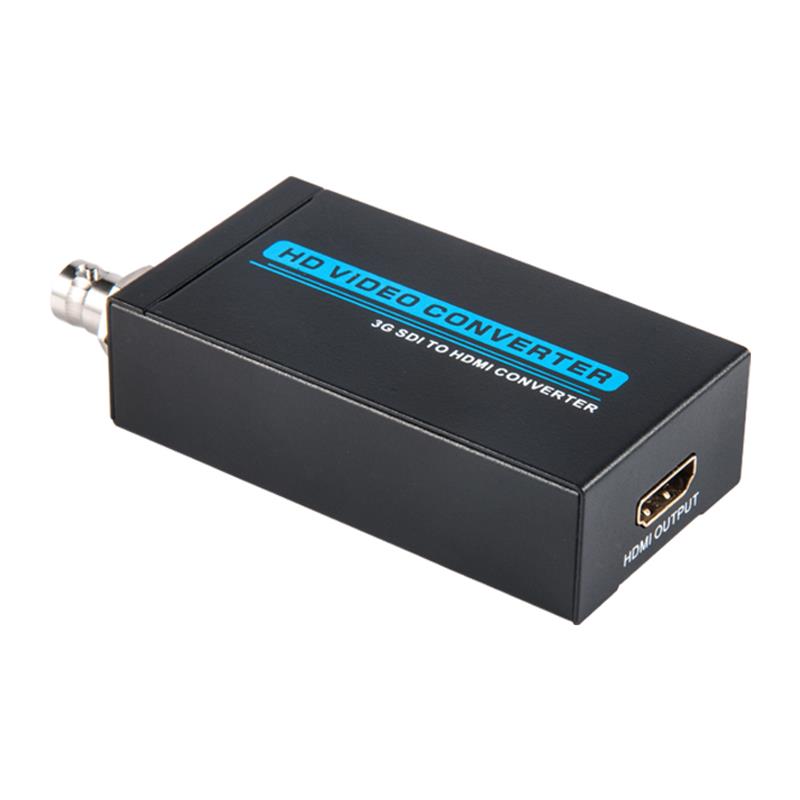

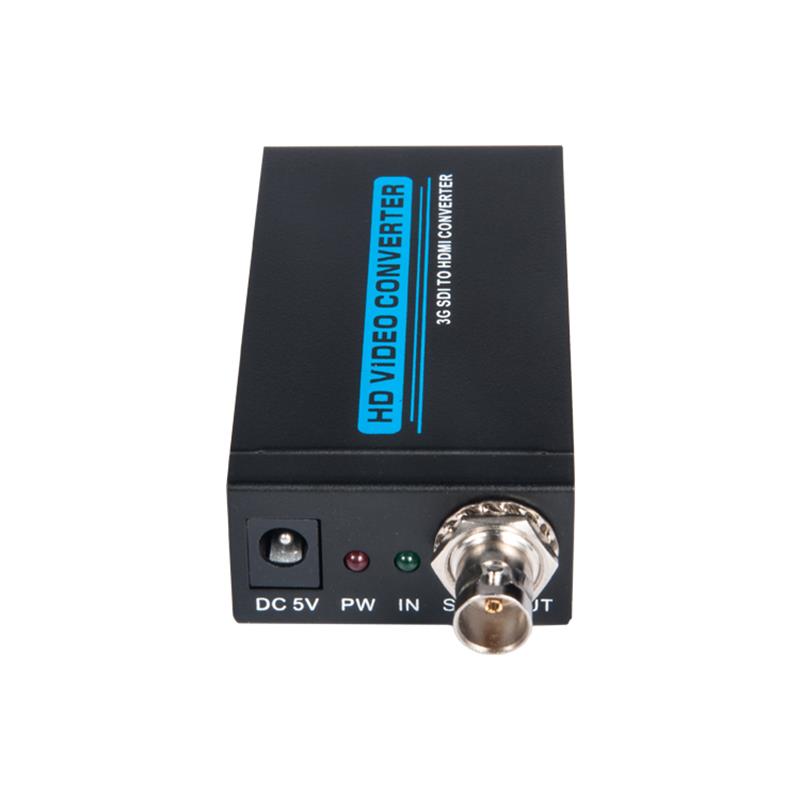

Il convertitore SDI ad HDMI consente di visualizzare segnali SDI, HD-SDI e 3G-SDI sui display HDMI/SDI, garantendo al tempo stesso alte velocità di bit di 2.970 Gbit/s per fornire una trasmissione veloce del segnale senza perdite.Per i professionisti questo significa che è ora più facile distribuire ed estendere il segnale 3G SDI, mentre vi dà la capacità di visualizzare il vostro lavoro su schermi HDMI grazie alla costruzione in convertitore HDMI.Inoltre, grazie al design di 3G-SDI, gli utenti sono in grado di godere contemporaneamente di display SDI e HDMI.

2.0 Caratteristiche

1) Funzionamento a 2.970Gbit/s, 2.970/1.001Gbit/s, 1.485Gbit/s, 1.485/1.001Gbit/s   e 270Mbit/s.

2)Supporti SMPTE 425M (livello A e livello B), SMPTE 424M, SMPTE 292M,SMPTE 259M-C.

3)Uscita di loop equalizzata e ri-clocked; uscita di loop integrata per un   massimo di un canale 8, 48 kHz audio.

4)Rilevazione della modalità video automatica (3G/SD/HD)

5)Conversione dal livello SMPTE 425M B al livello A 1080p 50/59.94/ 60 4:2:2-10-bit.

6)Collegare con altre unità per estendere il segnale su lunghe distanze.

7)Display simultaneo con segnali SDI e HDMI

8)Supporta distanze di trasmissione del segnale fino a 300M per i segnali SDI,   200M per i segnali HD e 100M per i segnali 3G

3.0 Accessori di imballaggio:

Prima di tentare di utilizzare questa unit à, controllare l'imballaggio e assicurarsi che i seguenti elementi siano contenuti nel cartone di spedizione:

(1)SDI TO HDMI CONVERTER--------------------------------------------------------------------

(2)5V DC Power Adattatore--------------------------------------------------------------------------

(3)Manuale dell'utente-----------------------------------------------------------------------------

4.0 Specifiche

Porto di ingresso   ----------------------------------------------------------------------------------------------

Output Port-------------------------------------------------------------------------------------------

SDI Velocità di trasmissione--------------------------------------------------------------2.970 Gbit/s e 2.970 Gbit/s

In/Output Resolution---480i, 576i, 720p/50/59.94,60, 1080i/50/59.94/60

1080p/23.97/24/25/29.97/30/50/59.94/60

L'alimentazione elettrica... ehm... ehm... ehm... ehm... ehm... ehm... ehm... ehm... ehm...

Modello di protezione dell'uomo per la protezione dell'ambiente... --------------------------------------------------------------------   ±4kV (scarico a contatto)

La dimensione...----------------------------------------------------------------------------------------

Il peso..."

Temperatura operativa----------------------------------------------------------------------------------------------------

Temperatura di stoccaggio-----------------------------------------------------------------------------------------------------

Umidità euforica-------------------------------------------------------------------------------------

Consumo di energia (Max)-----------------------------------------------------------------------------------
