1.0 Introduzione

HDMI Extender su UNO CAT5e/6 è uno strumento per estendere il segnale HDMI su lunghe distanze a un display compatibile.Invece di utilizzare costosi cavi HDMI, i cavi/socket CAT 5e/6 esistenti possono essere utilizzati per svolgere funzioni avanzate come il trasferimento di Deep Color (12 bit/color) video e audio digitale, con una larghezza di banda fino a 225MHz.Il trasmettitore HDMI e il ricevitore, sopra UNO CAT 5e/6 extender è il vostro attrezzo di estensione HDMI sostanziale.HDMI Extender supporta anche la ri-trasmissione IR, in modo da poter controllare la sorgente che è 120 metri fuori utilizzando HDMI Extender.

2.0 Caratteristiche

1.       alimentatore DC 5V;

2.       HDMI 1.3, HDCP 1.1 e DVI 1.1 conformi;

3.       Supporta colore profondo fino a dodici bit/colore;

4!       Supporto 20~60KHz IR ri-trasmissione;

5.       utilizza un cavo CAT5e/6 per la trasmissione dati/DDC;

6.       Equalizza e recupera i dati TMDS in arrivo prima di ritrasmettere in qualità ottimale, indipendentemente dalla qualità del segnale in arrivo;

7.       I test via cavo hanno dimostrato che con la risoluzione 1080p la sorgente di ingresso HDMI può essere a dieci metri di distanza;

8.       Quando si trasmette un segnale in risoluzione 1080p, la distanza operativa CAT6 è 120 metri(max).

3.0 Accessori per imballaggio

Quando si apre il estensore, si prega di controllare se sono inclusi i seguenti elementi:

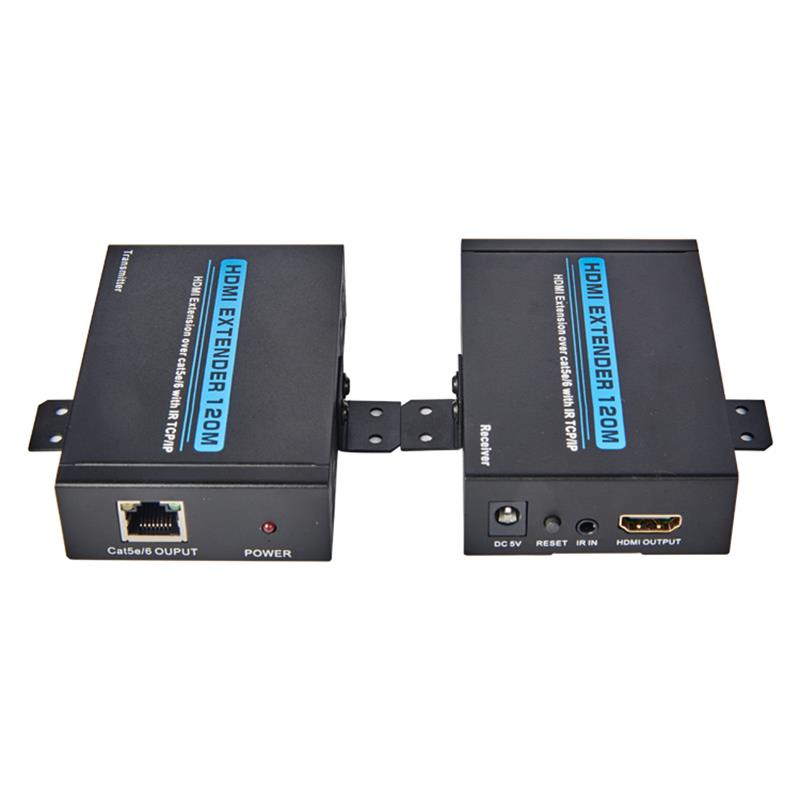

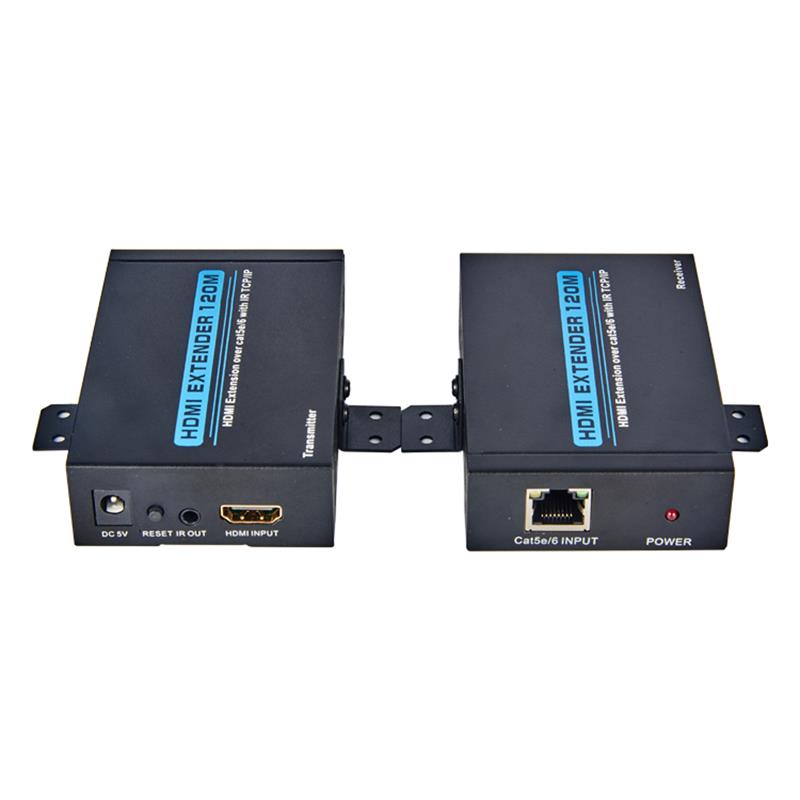

HDMI Extender [trasmettitore]-------------------------------- 1PCS

HDMI Extender Receiver-------------------------------------------------------------------------------

Il trasmettitore... ehm... ehm... ehm... ehm... ehm... ehm... ehm... ehm... ehm... ehm... ehm... ehm...

IR Ricevitore-----------------------------------------------------------------------------------------

5V DC Power Supply adattatore...----------------------------------------------------------------------------

L'Operazione Manuale----------------------------------------------------------------------------------

4.0 Specifiche

Frequenza   La banda... 2.25Gbps   (singolo link)

HDMI   I port di input/ output di trasmissione... 1x   HDMI Porta femminile/1 x CAT6

HDMI   Receiver Input/ Output Ports... 1   x HDMI Porta femminile/1 x CAT6

Potenza   rifornimenti... ehm... ehm... ehm... DC   5V

Protezione ESD   Modello di Corpo Umano:----------------------------------------------------------- ±   8kV (scarico del vuoto atmosferico)/ ±   4kV (scarico a contatto)

Dimensioni   (mm)---------------------------------------------------- 65(W)   X 100 (D) X 25 (H)

Funzionamento   La temperatura... 0˚C   ~40˚C / 32˚F ~ 104 F;

Stoccaggio   La temperatura... -20 C   ~ 60˚C/ -4˚F ~ 140˚F

Relativo   Umidità... ehm... ehm... 20~90%   RH (non condensante)
