Grazie per aver acquistato il nostro prodotto.Per garantire la sicurezza e molti anni e il funzionamento senza problemi del prodotto, leggere attentamente il manuale prima di utilizzare questo prodotto.

Le immagini e il parametro tecnico sono solo per il vostro riferimento, per quanto riguarda le circostanze specifiche, si prega di essere soggetti al prodotto reale.

1.0 Introduzione

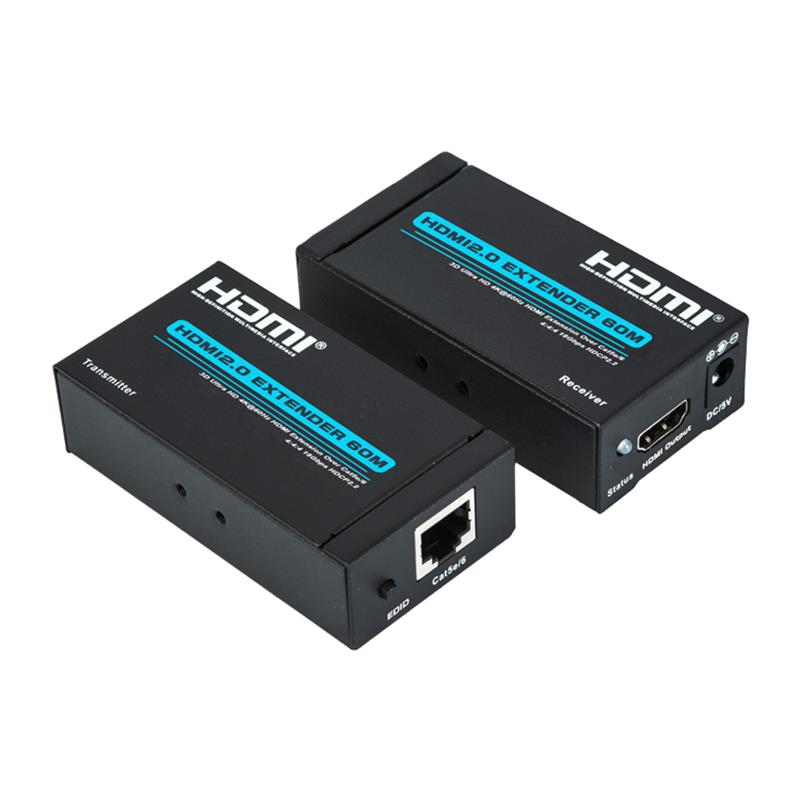

L'extender HDMI2.0 60M HDMI utilizza un singolo cavo Cat5e/6(raccomandato)al posto del cavo HDMI, è possibile estendere il segnale 4K a 60 Metrers.Lo scopo dell'estensore è quello di ottenere la trasmissione della segnalazione a lunga distanza con cavi a basso costo.

2.0 Caratteristiche

1) Con HDMI2.0, HDCP2.2 e DVI 1.0;

2) trasmissione del segnale:cat5e o cat-6(consigliati) cavi fino a 60   contatori al posto dei cavi HDMI sono collegati tra TX e RX   Extender;

3) Formato video di supporto fino a 4k2k@60Hz con 24bit RGB/YcbCR   4:4:4/YBCR4:4:4,e fino a 4k2k@60Hz con 12bit YBCR 4:4:4;4;

4) Supportare il formato video sequenziale della cornice 3D fino a 1080p@60;

5) Supporto EDID Switch;

6) Supporto del formato audio:   DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD;

7) Estendere la distanza di trasmissione e migliorare il segnale di trasmissione;

3.0 Accessori di imballaggio

Quando si apre il estensore, si prega di controllare se sono inclusi i seguenti elementi:

1.HDMI trasmettitore ----------------------------------------------------------------

2.HDMI Receiver-----------------------------------------------------------------

3.Alimentazione di energia-----------------------------------------------------------------

4.Manuale d'uso..."

4.0 Specifiche

Lunghezza del cavo CAT-6 tra trasmettitore e ricevitore... ---------------------------------------------------------------------

HDMI Input/Output------------------------------ 4Kx2K@60Hz/1080p/1080p/720p/576p/576i/480p/4880i

Sostenere il formato audio ------------------------------------------------------------------------------------------------

La larghezza di banda massima..."

Max baud... era... era... era...

Il segnale del Video di Input-------------------------------------------------------------------------------------------------------

Il segnale di uscita DDC------------------------------------------------------------------------------------------------------

Input/Output a distanza di cavo HDMI------------------------------------------------------------------------------------

La corrente di lavoro di Max..."

Formato dell'adattatore di potenza ----------------------------------------------------------------------------------------------

Intervallo di temperatura operativa--------------------------------------------------------------------------------------------------

Umidità Operativa------------------------------------------------------------------------------------------

Dimensioni(L x x x H)--------------------------------------[82x43.5x23.5mm-...

5.0 Connessione e funzionamento

5.1 Connetti dispositivo sorgente con trasmettitore da un cavo HDMI (Max=10M).

5.2 Dispositivo di visualizzazione Connect con ricevitore da un cavo HDMI (Max=10M).

5.3 Connetti TX con RX da un cat5e/6(Max=60M).

5.4 Collegare l'alimentazione al TX e RX.

5.5 Indicatore LED:Quando un segnale viene immesso in funzione, luce blu costante.

6.0 Installazione e precauzioni

Per evitare lo shock elettrico,danni del prodotto e per proteggere la vostra sicurezza,si prega di notare quanto segue:

1.       Si prega di attaccare lentamente o staccare i cavi del segnale e non spesso collegare, staccare, o scuoterli.

2.       L'attrezzatura non deve essere messa sotto il sole, pioggia e umidità o   ambiente non collegato.

3.       Gli elementi liquidi non devono essere collocati sull’apparecchiatura.

4!       Non installare l'apparecchiatura vicino a fonti di calore come fuoco, potenza, o altri amplificatori che producono calore.

5.       Non inserire il metallo o altri oggetti all'apparecchiatura oltre a collegare cavi ai porti.

6.       Non demolire l'apparecchiatura da solo; deve essere mantenuta da personale di manutenzione professionale.
